某公司一臺同速自動接紙機在生產中卡爪體上膨脹銅鍵突然不能正常伸縮，導致設備無法正常工作。后來，用銅棒震動銅鍵，加注潤滑油都不能解決問題。經分析，可能是有異物掉進了卡爪體內，使得伸縮桿被卡死，不能移動。

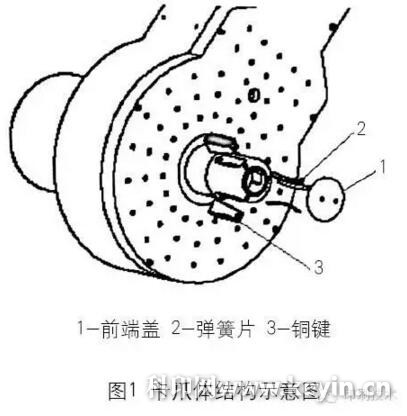

由于卡爪體(如圖1)結構復雜，安裝精度要求高，因此一般情況下，其無需徹底拆開保養，也不建議自行修復。但由于生產任務緊，只能與廠家技術人員進行電話咨詢，再自己動手解決。后來，經過一番努力，終于成功修好了卡爪體，其至今工作正常?，F在，筆者將介紹卡爪體的修復過程。

1.拆卸

首先，把卡爪體的前端蓋旋下，用手鉗拔出支撐銅鍵的彈簧片。如不能順利拔出，就不要硬拔，以免損壞其他部件。待完成后面步驟，伸縮桿取出后，即可輕易將其拔下。

然后，把旋轉大臂上圓桶式固定架上的氣管拔下，用直徑2.5mm的內六角扳手松開緊固螺釘，卸下后蓋，直接拔下里面的一根氣管。這時，用直徑5mm的內六角扳手松開4個緊固螺釘，用繩子把圓桶式固定架綁在大臂上，不要損壞感應器的連接線。完成此步驟后，用直徑5mm的內六角扳手松開卡爪體后端蓋M6的緊固螺釘，此時要記住其中一個帶外套且有一個平面的螺釘的位置，該螺釘是卡爪體伸縮長度的唯一限位螺釘，也是感應傳感器的控制點。

卡爪體后端蓋是由強力彈簧支撐著的，拆下后端蓋時應注意，不要傷著自己。彈簧小的一端頂著后端蓋，大的一端頂著一個鋁制圓錐體，中間有一個M6的螺母孔，可用取銷器和M6的螺釘把鋁制圓錐體取下。圓錐體的外圓有兩道密封環，可控制氣室的密閉性。卸下圓錐體后，里面是用螺釘固定著的平面軸承。用直徑6mm的內六角扳手卸下螺釘，取下平面軸承，就會看見一根絲桿上擰著一個圓形螺母。用自制的直徑為52mm的開口扳手卸下該圓形螺母，可見絲桿上套著一根很粗的彈簧。取下彈簧，這根絲桿連接著伸縮移動桿。用一根銅棒輕輕地從絲桿頭部向前打，剛開始可能打不動，先打幾下試試看，然后從卡爪體的前端向后打，來回多敲打幾次，并且向桿體、銅鍵及加油點加注潤滑機油，直到打出伸縮桿(伸縮桿必須從前端取出)。

2.清理

取出伸縮桿后，我們發現桿體表面有劃痕及雜物，再看卡爪體內也有大面積的劃痕和雜物。這時，可先用圓銼和刮刀把劃痕和雜物刮掉，再用細砂紙打磨，直至將卡爪體表面修復平整光滑。

卡爪體修好后，我們開始修伸縮桿，把伸縮桿卡到臺鉗上，慢慢用平銼把劃痕及凹凸不平處修平。工作一定要認真、細致，最后把伸縮桿卡到車床上，用細砂紙輕輕地打磨圓滑，保證伸縮桿的精度。

3.安裝

把修好的伸縮桿穿進卡爪體，試試松緊程度，用手輕輕推入，完成滑配合就成功了。再把伸縮桿取出清洗干凈并涂上潤滑機油，把伸縮桿輕輕裝入卡爪體，讓三個平端面對準卡爪體上的三個鍵孔，以方便安裝三塊銅鍵。接下來，就可以按照與卸下時相反的順序進行卡爪體后半部分的安裝了。

先裝粗彈簧，用直徑52mm的自制扳手擰緊螺母，位置正好是后端裝下一套平面軸承。平面軸承用螺釘擰緊，在裝鋁制密封件時，注意平面軸承的位置有一油封，不要損壞。另外，密封環也不能損壞，否則容易漏氣。后端蓋的安裝需要兩個人配合進行，裝好后端蓋可以通氣試一下。按動52PB開關，觀察伸縮桿是否伸縮自如。如不正常，重新檢查，直至正常。接著安裝感應傳感器、固定桶架并插入氣管，最后把桶架后蓋及外部氣管裝好，再次試驗觀察。

現在，我們就可以安裝卡爪體的膨脹銅鍵了，先看伸縮桿的三個平面是否對應鍵孔，把三個銅鍵依次放入并插入彈簧片，放置前須涂抹潤滑機油，再按鎖緊開關52PB，看銅鍵伸縮如何，最后把小端蓋旋緊就可以了。

這個方法簡單易行，可以在短時間內解決這一難題。筆者感覺這是一個提高工作效率的不錯方法，遇到此類問題的朋友不妨一試。
