New 雙向進料檢測安全光幕

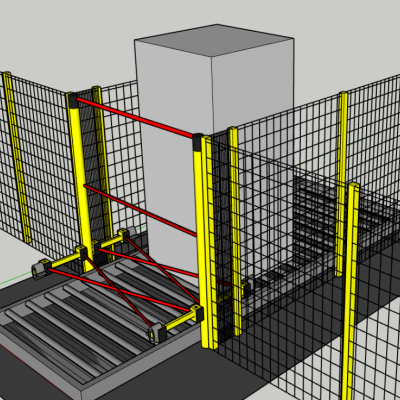

•一種專用于進出料雙向檢測安全光幕，打破傳統不安全的muting 屏蔽功能，
•保護高度 1200 到 2000 mm，3-6個點的保護距離
• 最大保護距離 10 m

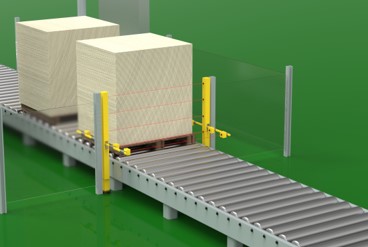

•識別貨物進入，識別非貨物的不規則進入
•集成了多種智能功能
• 集成了手動或自動復位
• 外部繼電器回饋輸入 (EDM)
|
||
| 產 品 選 型 | |||||
| 產品名稱 | 產品類型 | 點 數 | 高 度 | 保護方向 | 訂貨編號 |
| 單向進出料檢測安全光幕 | DS2-A-B-C3-1200 | 3 | 1200-1600mm | 雙向 | |
| 單向進出料檢測安全光幕 | DS2-A--B-C4-1200 | 4 | 1600-2000mm | 雙向 | |
| 說 明 | |||||
| 技 術 性 能 |
|

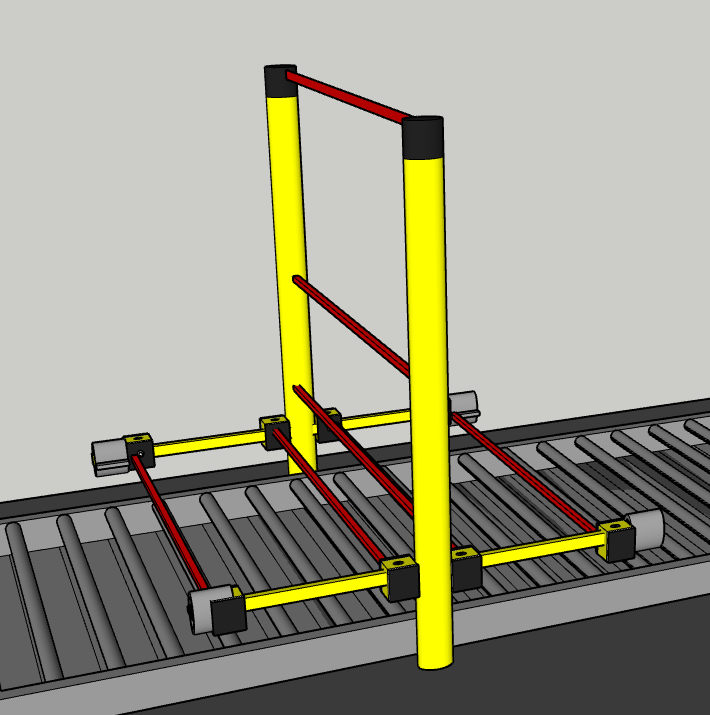

A組光幕： A組光幕是人物的預警要檢測，區別人與物的方向物體與人的運動方式 B組光幕： B組光幕是人物的預警檢測，區別人與物的方向物體與人的運動方式 C組光幕： C組光幕必須基本同時阻擋 組光幕1-4個光點可獨立編程，滿足到現場不同物料進出高低檢測與保護作用 |
 |
| 產品選項說明 |
 |
| 技術資料 Technical data |
|
電壓 Supply voltage |
24VDC +/- 5VDC |
|
投光受光耗電量Current consumption Tx,Rx (without load) |
< 10 mA at 30 VDC |
|
輸出 Output |
PNP (NPN可選購） |
|
最大輸出電流 Max. output current |
50 mA |
|
最大電容量 Max. capacitive load |
100 nF |
|
操作溫度范圍 Temperature range operation |
-40 … +60°C |
|
極性保護 Polarity protection |
Yes |
|
防水值 Enclosure rating |
IP65 |
|
抗光值 Max. ambient light |
100,000 Lux |
|
相關認證 Certificates CE批準中 |
CE 批準中 |
| 安 全 回 路 |
|
根據安全光幕的輸入輸出進行編程 最多可編程6束光點 可以分三個區進行安全檢測 實現預警功能 實現報警停機功能 |
|
| 使用立宏LHS 安全模塊的連接方法 |
|
|
SR601系列安全控制器 可同時接6組安全方塊 輸入輸出模式可定制 輸入：六組 （安全方塊、急停、門鎖） 根據現場進行組合 |
??
??
??
??
