三大名詞解釋：

1、內徑尺寸，或內尺寸：是瓦楞紙箱成箱后的內部空間尺寸，比內裝物的整體尺寸略大。

2、生產尺寸，或制造尺寸：內徑尺寸加所使用瓦楞紙板的厚度為制造尺寸。

3、外徑尺寸，或外尺寸： 實際制造的尺寸加所使用瓦楞紙板的厚度為外徑尺寸。

三大尺寸產生的原因：

大家都知道，紙箱是用瓦楞紙板生產加工做出來的，瓦楞紙板是有一定厚度的，分為A、B、C、E、F等楞型，瓦楞紙板的厚度由瓦楞高度決定，相同的瓦楞，坑數起高，其厚度也就越高；生產紙箱時，為了使瓦楞紙板良好的彎折，通過壓線破壞瓦楞紙板內部的瓦楞結構、使其里紙收縮，面紙延伸，成波浪型，現在薄刀分紙壓痕機僅對里線壓線，面紙上沒有兩條壓痕線，是平整的。正是源于這個原因才產生了上面所說到的三種尺寸。

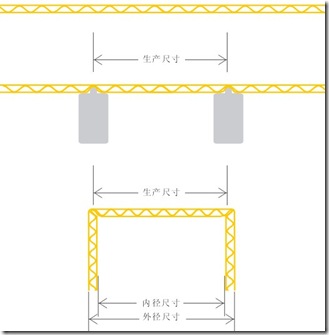

紙箱外徑尺寸、制造尺寸、內徑尺寸的關系示意圖：

三個尺寸大小排名：紙箱外徑 > 生產尺寸 > 內徑尺寸。

通過上圖，我們可以看到瓦楞紙箱的外徑尺寸=瓦楞紙箱內徑尺寸+兩個瓦楞紙板的厚度。

示意圖中是用點對平壓線方法，平常我們可能會遇到三點式或五點式壓線方法成型瓦楞紙箱，其目的也是一樣，通過壓線輪底線的凸出部分把瓦楞紙板的受壓部位擠進瓦楞紙板的中心位置。

瓦楞紙箱的內徑尺寸比瓦楞紙箱展開時線與壓線間的距離要略短一些，因為折彎處基本沒有空隙，基本是實的，越高瓦楞紙板的被折彎的長度越多。

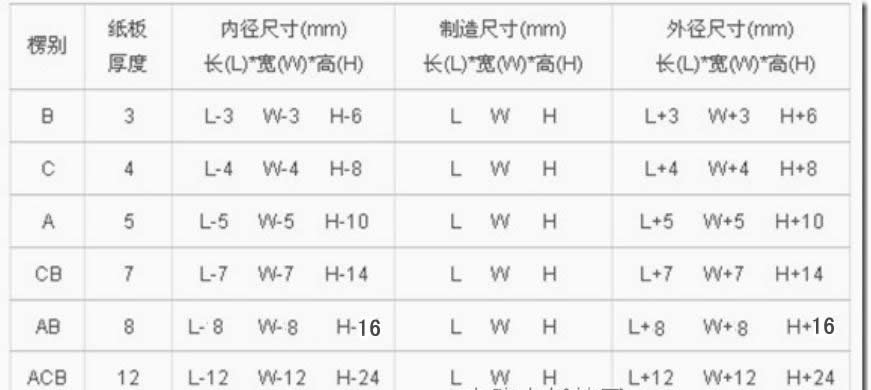

紙箱內徑、制造尺寸、外徑尺寸轉換表




備注：

1、以上僅為各瓦楞的最高限值的轉換，紙板廠實際生產時，各瓦楞基本是走低限，可以省不小材料。瓦楞大小范圍值可參考上面給出的兩篇專題。

2、當客戶有特殊要求時，請依實際需要而定；

3、對于其它紙箱，如異型箱的尺寸轉換，可參照以上規律進行相應的變化。

總之在瓦楞紙箱的生產中，要根據使用的生產設備、不同的生產工藝、所使用的不同楞型紙板，以及內裝商品的種類和性質來確定，才能制造出保護商品、美化商品的瓦楞紙箱。
